昭通悦欣电子科技有限公 MP3-TF-16P ？槭褂盟得魇

1. 概述

MP3-TF-16P 是一个提供串口的语音？，优良的集成了 MP3、WAV、WMA 的硬解码。同时软件支持 TF 卡驱动，支持 FAT16、FAT32 文件系统。通过单一的串口指令即可实现播放指定的音乐，以及若何播放音乐等职能，无需繁琐的底层操作，使用方便，不变靠得住是此款产品的大特点。

1、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48

2、24 位 DAC 输出，动态领域支持 90dB，信噪比支持 85dB

3、齐全支持 FAT16、FAT32 文件系统，大支持 32G 的 TF 卡，支持 32G 的 U 盘、64M 字节的

NORFLASH

4、多种节造模式可选。IO 节造模式、串口模式、AD 按键节造模式

5、广播语插播职能，能够暂停在播放的布景音乐。告白播放结束回到布景音持续播放

6、音频数据按文件夹排序，多支持 100 个文件夹，每隔文件夹能够分配 255 首曲目

7、30 级音量可调，6 级 EQ 可调

1、车载导航语音播报

2、公路运输稽查、收费站语音提醒；

3、火车站、汽车站安全查抄语音提醒；

4、电力、通讯、金融交易厅语音提醒；

5、车辆进、出通路验证语音提醒；

6、公安边防查抄通路语音提醒；

7、多路语音告警或设备操作疏导语音；

8、电动观光车安全行驶语音公告；

9、机电设备故障自动报警；

10、消防语音报警提醒；

11、自动广播设备，按时播报

2. ？槭褂米⒚

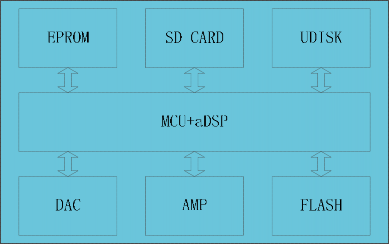

？檠∮玫氖 SOC 规划，集成了一个 16 位的 MCU，以及一个专门针对音频解码的 aDSP，选取硬解码的方式，越发保告白法证了系统的不变性和音质。幼巧的封装尺寸越发满足嵌入其它产品的需要

名称	参数
MP3文件体式	1、支持有比特率11172-3和 ISO13813-3 layer3音频解码
	2、采样率支持(KHZ):8/11.025/12/16/22.05/24/32/44.1/48
	3、支持 Normal、Jazz、Classic、Pop、Rock 等音效
USB 接口	2.0尺度
UART 接口	尺度串口，TTL 电平,波特率可设
输入电压	3.3V-5V
额定电流	15ma[不带 U 盘]
尺寸	21(长)*21(宽)[单元:mm]
工作温度	-40度 -- 80度
湿度	5% ~ 95%

MP3-TF-16P？橐抛⒚

3. 串口通讯和谈

串口作为一种在节造领域常用的通讯，我们进行了工业级此外优化，参与的帧的校验、沉发、谬误处置等措施，大大加强通讯的不变性和靠得住性，同时能够在此基础上扩大越发壮大的 RS485 进行组网职能，串口的通讯波特率可自行设置，默以为 9600

支持异步串口通讯模式,通过串口接受上位机发送的号令通讯尺度:9600 bps

数据位 :1 校验位 :none 流节造 :none

体式：$S VER Len CMD Feedback para1 para2 checksum $O

$S	肇始位0x7E	每条号令反馈均以$开头,即0x7E
VER	版本	版本信息[目前默以为0xff]
Len	len 后字节个数	校验和不推算在内
CMD	号令字	暗示具体的操作,好比播放/暂停等等
Feedback	号令反馈	是否必要反馈信息,1反馈,0不反馈
para1	参数1	查问的数据高字节(好比歌曲序号)
para2	参数2	查问的数据低字节
checksum	校验和[占两个字节]	累加和校验[不计肇始位$]
$O	实现位	实现位0xEF

举个例子，若是我们指定播放发 SD 卡，就必要发送:7E FF 06 09 00 00 02 FF F0 EF

数据长度为 6 ,这 6 个字节别离是[FF 06 09 00 00 02] 。不推算肇始、实现、和校验。再而后对得到

的了局进去反+1

1、直接发送的指令，不必要返回参数

CMD 号令(指令)	对应的职能	参数(16位)
0x01	下一曲
0x02	上一曲
0x03	指定曲目(NUM)	1-2999
0x04	音量+
0x05	音量-
0x06	指定音量	0-30
0x07	指定 EQ0/1/2/3/4/5	Normal/Pop/Rock/Jazz/Classic/Bass
0x08	单曲循环指定曲目播放	0-2999
0x09	指定播放设1/2/3/4/5	U/SD/AUX/SLEEP/FLASH
0x0A	进入睡眠 -- 低功耗
0x0B	保留
0x0C	？楦次
0x0D	播放
0x0E	暂停
0x0F	指定文件夹播放	1-10(必要自己设定)
0x10	扩音设置（无）	[DH=1:开扩音] [DL:设置增益0-31]
0x11	全数循环播放	[1:循环播放][0:终场循环播放]
0x12	指定 MP3文件夹曲目	0--9999
0x13	插播告白	0--9999
0x14	支持15个文件夹	详见下面的具体注明
0x15	终场插播，播放布景
0x16	终场播放
0x17	指定文件夹循环播放	详见3.4.13
0x18	随机播放	详见3.4.14
0x19	循环播放	详见3.4.15
0x1A	开启和关关 DAC	详见3.4.16
0x25	多文件夹插播	详见3.4.19
