YX6200-16S集成MP3、WAV体式音频解码，音质直接由文件决定
。重要节造为直接挪用串口节造，所以表围电路较单一，大大降低了开起事度
。
芯片硬件参数：

名称 参数

MP3文件体式

1、支持有比特率11172-3和ISO13813-3 layer3音频解码

2、采样率支持(KHZ):8/11.025/12/16/22.05/24/32/44.1/48
3、支持Normal、Jazz、Classic、Pop、Rock等音效
USB接口 2.0尺度
UART接口 尺度串口，TTL电平,波特率可设
输入电压 3.3V-5V
额定电流 15ma[不带U盘]
尺寸 SOP16封装
工作温度 -40度 -- 80度
湿度 5% ~ 95%

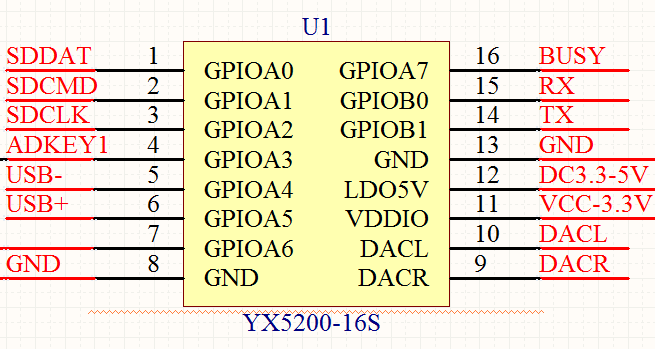

芯片引脚注明：

引脚序号 引脚名称 职能描述 备注
1 SPIDO SDDAT 数据总线
2 SPICLK SDCMD 数据总线
3 SPICS SDCLK 片选总线
4 ADKEY1 触发输出口 要上拉22K到3.3V
5 USB- USB- DM 电脑的USB口或者U盘
6 USB+ USB+ DP 电脑的USB口或者U盘
7 GPIOA6 退耦
8 GND 音频地
9 DAC-R 音频输出右声路 驱动耳机、功放
10 DAC-L 音频输出左声路 驱动耳机、功放
11 VDDIO 3.3V 电源输出 给TF卡供电
12 VDD 5V 电源输入 不成以超过5.2V
13 GND 电源地
14 TX UART 串行数据输出 3.3V 的TTL 电平
15 RX UART 串行数据输入 3.3V 的TTL 电平
16 BUSY Busy 输出 播放时输出低电平


串口通讯和谈：
    串口作为一种在节造领域常用的通讯，我们进行了工业级此外优化，参与的帧的校验、沉发、谬误处置等措施，大大加强通讯的不变性和靠得住性，同时能够在此基础上扩大越发壮大的RS485
进行组网职能，串口的通讯波特率可自行设置，默以为9600
通讯体式：
支持异步串口通讯模式,通过串口接受上位机发送的号令
 通讯尺度:9600 bps
数据位  :8
校验位  :none
流节造  :none
体式：$S  VER  Len    CMD  Feedback  para1    para2  checksum  $O
$S 肇始位0x7E 每条号令反馈均以$开头,即0x7E
VER 版本   版本信息[目前默以为0xff]
Len len后字节个数 校验和不推算在内
CMD 号令字 暗示具体的操作,好比播放/暂停等等
Feedback 号令反馈 是否必要反馈信息,1反馈,0不反馈
para1 参数1 查问的数据高字节(好比歌曲序号)
para2 参数2 查问的数据低字节
checksum 校验和[占两个字节] 累加和校验[不计肇始位$]
$O 实现位 实现位0xEF

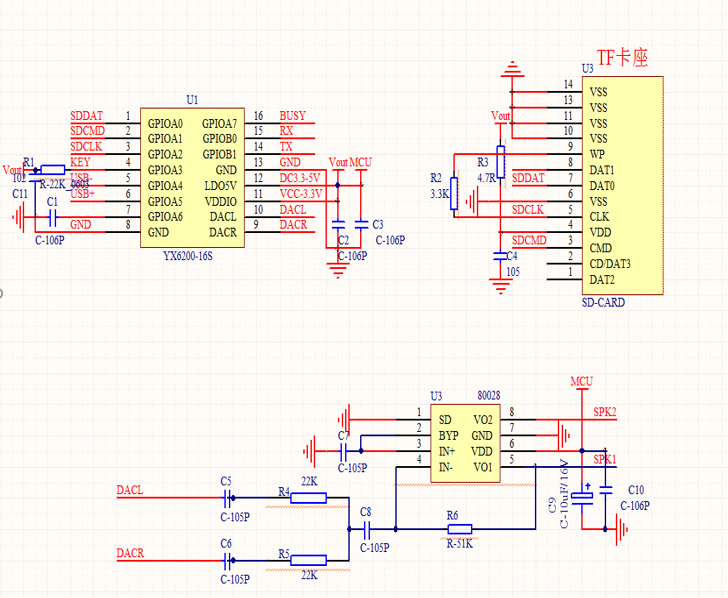

电路参考：
