Modbus 总结进建

   Modbus 是一个基于 RS485 的工业尺度通讯和谈
，宽泛的利用在工业节造中
，重要的 利用还是在 PLC 等等设备中。具体的概想这里就不做注明
，只对使用进行具体注明

1、modbus 的一些特点

(1)、在统一个 modbus 网络中
，只能有 1 台主机
，多台从机。

(2)、modbus 从机才需腹地址
，主机没有地址
，不必要初始化地址

(3)、modbus 有的通讯都是由主机提议的
，也就是说从机不成能自动发数据给从机。modbus 是主从的
，只能主问从答
，从机不能自动上送。

2、modbus 有两种通讯方式：

(1)、RTU 的方式 --- 这个是AG真人国际使用的方式
，下面说有的介绍都是基于 RTU 这种方式 (2)、ASCLL 码的方式 --- 他的数据字节是 7bit 位
，我们通常的 mcu 不太好实现。另表市场上 用的比力少。所以这种方式
，这里不做钻研

二、RTU 模式

1、RTU 模式的数据帧体式注明

(1)、肇始位和实现符是一样的

(2)、T1-T2-T3-T4 代表的意思？

这个问题是针对于 modbus rtu 和谈的
，这是 modbus rtu 和谈的数据体式。其中 T1-T2-T3-T4 暗示 4 个字节的通讯距离。在 modbus rtu 和谈中要求每个数据包的前后有至少传输 3.5 个字 节的功夫距离
，用来距离多条数据

(3)、CRC16 校验参照别人现成的就能够了
，不具体深究

(4)、设备地址：这个好理解。Modbus 主机的地址不必要设定
，从机的地址可设定为 1~247。

(5)、职能代码：拜见下面的具体注明

(6)、数据：拜见下面具体注明

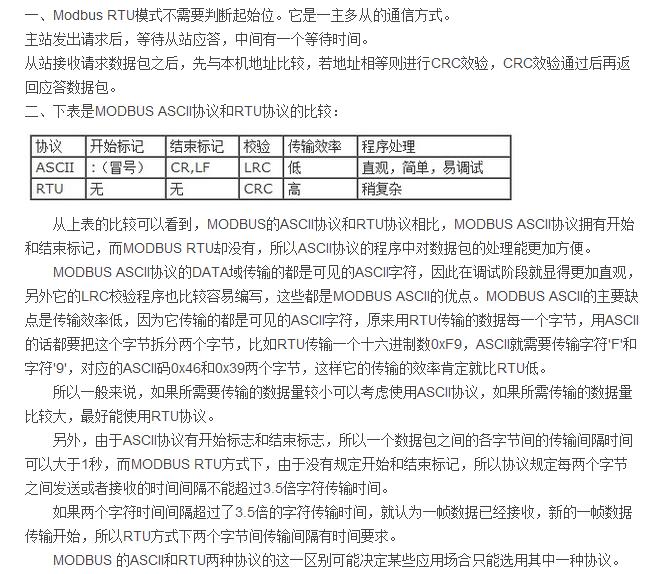

2、RTU模式下若何判断数据的起头

三、职能代码注明

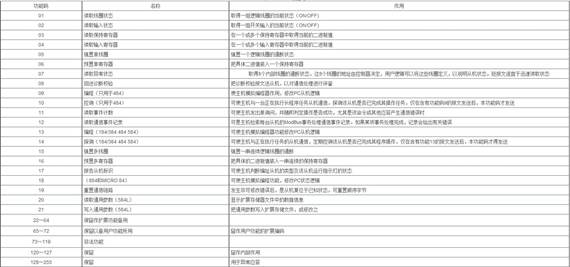

1、常用职能代码

(1)、03 职能代码。这个职能代码就是读取指定的寄放器的数据。

==>其实说白了
，这里面的寄放器是自己所界说的。

==>利用到AG真人国际产品中
，其实就是读取系统的状态、以及文件总数等等数据.

==>也就是我们所说的查问职能。

(2)、06 职能代码。这个职能代码就是写入数据到寄放器中。

==>其实说白了
，这个就是主机发送数据
，而从机接受到之后
，写入到自己设定的寄放器中。

==>利用到AG真人国际产品中
，其实就是主机发送一个指令给我们芯片
，而AG真人国际芯片将这个指令存储到所成立的寄放器 buffer 中
，再对这个指令进行相应的作为

==>也就是我们常说的“节造职能”

四、举例注明

1、06 职能码

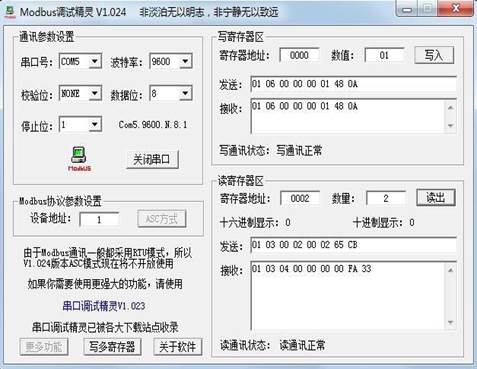

如图：AG真人国际 USB 转 485 ？樾楣钩龅氖 COM5
，波特率 9600
，无校验位
，数据位是 8 位
，

1 位终场位
，设备地址如果为 1。

(1)、写寄放器的时辰
，若是我们要把 01 写到一个地址是 0000 的寄放器地址里
，点一下“写

入”
，就会出现发送指令：01 06 00 00 00 01 48 0A。 (2)、我们来分析一下这帧数据
，其中 01 是设备地址
，06 是职能码
，代表写寄放器这个功 能
，后边跟 00 00 暗示的是要写入的寄放器的地址
，00 01 就是要写入的数据
，48 0A 就是 CRC 校验码
，这是软件自动算出来了。

(3)、而凭据 Modbus 和谈
，当写寄放器的时辰
，从机成功实现该指令的操作后
，会把主机 发送的指令直接返回
，AG真人国际调试精灵会接管到这样一帧数据：01 06 00 00 00 01 48 0A。

2、03 职能码

如果我们此刻要从寄放器地址 0002 起头读取寄放器
，并且读取的数量是 2 个。如上图

(1)、点一下“读出”
，就会出现发送指令：01 03 00 02 00 02 65 CB。

(2)、其中 01 是设备地址
，03 是职能码
，代表写寄放器这个职能
，00 02 就是读寄放器的起 始地址
，后一个 00 02 就是要读取 2 个寄放器的数值
，65 CB 就是 CRC 校验。 (3)、而接管到的数据是：01 03 04 00 00 00 00 FA 33。其中 01 是设备地址
，03 是职能码
，

04 代表的是后边读到的数据字节数是 4 个
，00 00 00 00 别离是地址为 00 02 和 00 03 的寄放 器内部的数据
，而 FA 33 就是 CRC 校验了。751697315

五、配置文件的注明

1、如上图
，我们新建的一个 read.cfg 文件
，里面填入的数字是“030010”
，代表寓意如下

(1)、第1位 0
，代表的意思是按键模式配置为 0
，具体的职能请查找表格

(2)、第二位 3 和第三位 0
，共同组成了音量为 30 级
，若是这里为 21 的话
，是 21 级音量

(3)、第四位 0 和第五位 1
，共同组成了 modbus 的设备地址
，这里地址设定为 01 地址 若是要设定为 10 地址的话
，这里两位填入 10 即可

(4)、后一位代表的是 busy 脚输出信号
，

01 06 00 01 00 00 D8 0A --- 代表下一曲的号令

01 06 00 03 00 02 F8 0B --- 指定播放第二曲

6、测试注明

我们有的 modbus 的指令测试
，都是通过电脑端的工具测试的

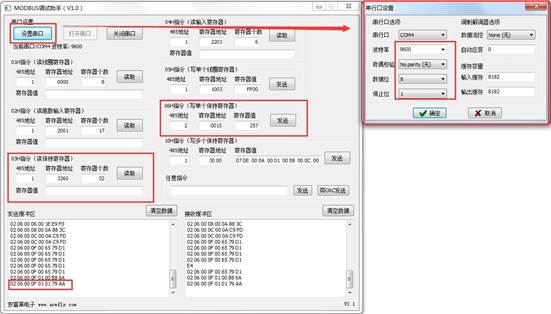

，使用的是“MODBUS 调试副手.exe”
，这个软件能够问我们索取

测试注明如下：

我们只必要用到 03 和 06 这两个职能码

测试我们所设定的地址为 02

齐全支持 modbus 的尺度和谈

1、测试 06 职能码

Modbus 对于 06 职能码要求：从机收到数据之后
，将主机发送的数据再次发给主机
，作 为从机收到主机的指令的应答

(1)、0x01 指令测试

这里 modbus 主机发送的数据是“02 06 00 01 00 00 D8 39 ” 代表的寓意是：指定下一曲播放

(2)、0x03 指令测试

这里 modbus 主机发送的数据是“02 06 00 03 00 02 F8 38 ” 代表的寓意是：依照物理挨次指定第二段语音播放

(3)、0x08 指令测试

这里 modbus 主机发送的数据是“02 06 00 08 00 02 89 FA” 代表的寓意是：依照物理挨次指定第二段语音循环播放

(4)、0x0F 指令测试

这里 modbus 主机发送的数据是“02 06 00 0F 01 01 79 AA ” 代表的寓意是：指定 01 文件夹下面的 001xxx.mp3 文件播放
